Crane Wheel

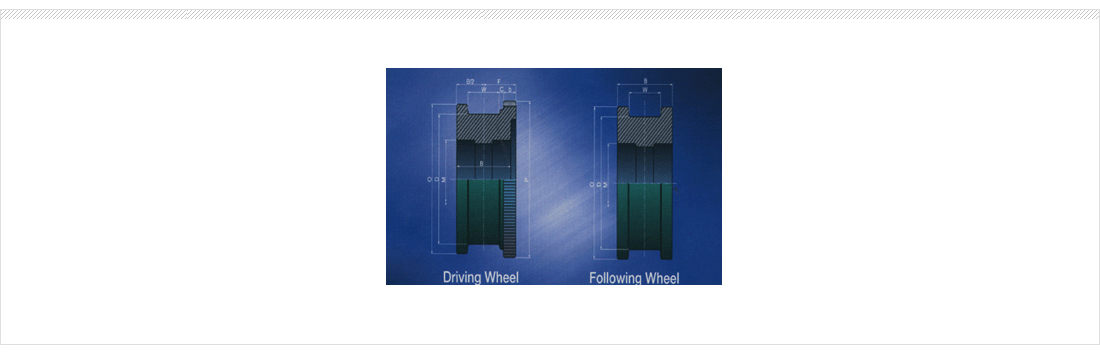

Suspension Type
Gear Specification
Wheel Dia Module Teeth Number
ø160 4 48
ø200 4 58
ø250 5 57
ø315 5 70
Wheel
Dia(D) 		Material W B b O C F P L M Bearig Rail
(kg/m)
ø160 S45C 63 110 25 ø190 8.5 65 ø200 240 ø110 6310ZZ 15
72 4 22
ø200 S45C 63 110 25 ø230 8.5 65 ø240 300 ø120 6310ZZ 15
72 4 22
ø250 S45C 63 110 25 ø280 8.5 65 ø295 350 ø130 6310ZZ 15
72 4 22
ø315 SCM4 63 110 25 ø355 10.5 72 ø360 400 ø120 22213 15
72 6 22

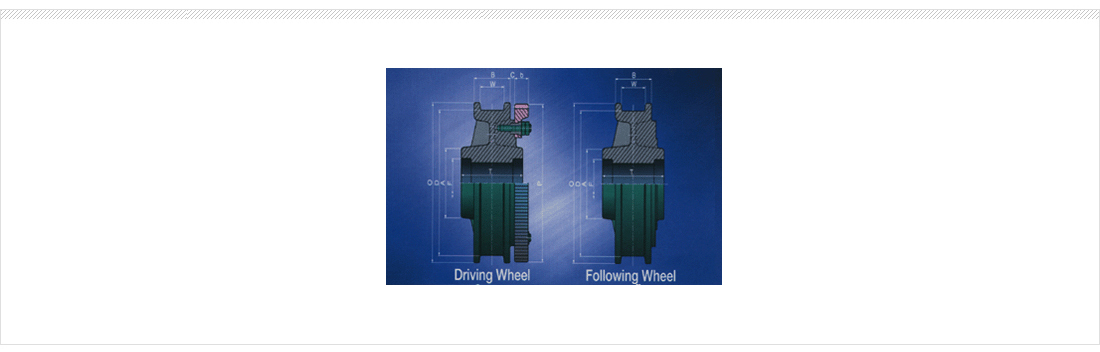

OverHead Type
Gear Specification
Wheel Dia Module Teeth Number
ø160 6 70
ø500 6 86
ø630 8 83
ø710 10 71
ø800 10 80
Wheel
Dia(D) 		Material W B b O F A P T C Bearig Rail
(kg/m)
ø400 SCMn2A 85 130 50 ø440 ø130 ø190 ø432 220 16 22215 30.37
ø500 SCMn2A 90 135 50 ø540 ø150 ø220 ø528 234 16 22217 30.37
ø630 SCMn2A 90 135 60 ø670 ø180 ø250 ø680 260 16 22220 30.37
ø710 SCMn2A 90 135 60 ø740 ø200 ø270 ø730 280 16 22222 30.37
ø800 SCMn2A 90 140 70 ø840 ø215 ø310 ø820 400 20 22224 30.37
