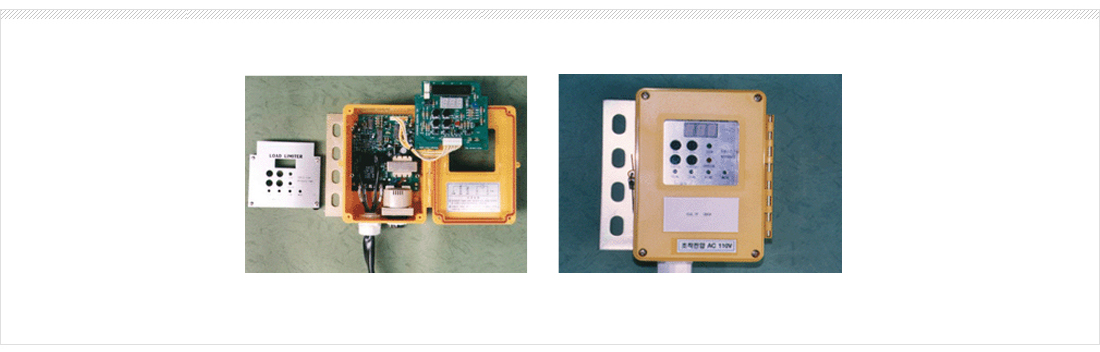

| Wire 제품사양 | ||
|
| 형 식 명 | SDL - 30 | SDL - 60 | SDL - 80 | SDL - 300 |
| 용 량 | 10 TON 이하 | 30 TON 이하 | 60 TON 이하 | 100 TON 이하 |
| 전 원 전 압 | AC 1PH 100/110V 50/60Hz | |||
| 전 류 설 정 범 위 | 30A 이하 | 60A 이하 | 80A 이하 | 300A 이하 |
| 전 류 설 정 단 위 | 0.1A | 0.1A | 0.1A | 0.1A |
| 동 작 시 간 | 1.5 SEC | |||
| 복 귀 지 연 시 간 | 1.5 SEC | |||
| 출 력 접 전 용 량 | AC 250V 5A (저항부하시) 1C | |||
| 사 용 주 위 온 도 | -15 ~ 55℃ | |||
| 소 비 전 력 | 3 VA | |||
| 부 하 검 출 방 식 | CT 전류 검출 방식 | |||
| 외 함 재 질 | ABS 색상 : D - 31777 | |||
| 외 함 크 기 | 110(W) ×160(H) ×83(D) | |||
| 한국산업안전공단 합격년월일 | 1998. 12. 21 | 1998. 12. 21 | 1999. 3. 23 | 1999. 3. 23 |
| 한국산업안전공단 합격번호 | 98 - 151 - J1 | 98 - 150 - J1 | 98 - 104 - J1 | 98 - 106 - J1 |
| 형 식 명 | SLT - 30 | SLT - 60 | SLT - 80 | SLT - 300 |
| 용 량 | 10 TON 이하 | 30 TON 이하 | 60 TON 이하 | 100 TON 이하 |
| 전 원 전 압 | AC 1PH 100/110V 50/60Hz | |||
| 전 류 설 정 범 위 | 저속 30A 이하 | 저속 60A 이하 | 저속 80A 이하 | 저속 300A 이하 |
| 고속 30A이하 | 고속 60A이하 | 고속 80A이하 | 고속 300A이하 | |
| 전 류 설 정 단 위 | 0.1A | 0.1A | 0.1A | 0.1A |
| 동 작 시 간 | 1.5 SEC | |||
| 복 귀 지 연 시 간 | 1.5 SEC | |||
| 출 력 접 전 용 량 | AC 250V 5A (저항부하시) 1C | |||
| 사 용 주 위 온 도 | -15 ~ 55℃ | |||
| 소 비 전 력 | 3 VA | |||
| 부 하 검 출 방 식 | CT 전류 검출 방식 | |||
| 외 함 재 질 | ABS 색상 : D - 31777 | |||
| 외 함 크 기 | 110(W) ×160(H) ×83(D) | |||
| 한국산업안전공단 합격년월일 | 1998. 12. 21 | 1998. 12. 21 | 1999. 3. 23 | 1999. 3. 23 |
| 한국산업안전공단 합격번호 | 98 - 151 - J1 | 98 - 150 - J1 | 98 - 104 - J1 | 98 - 106 - J1 |

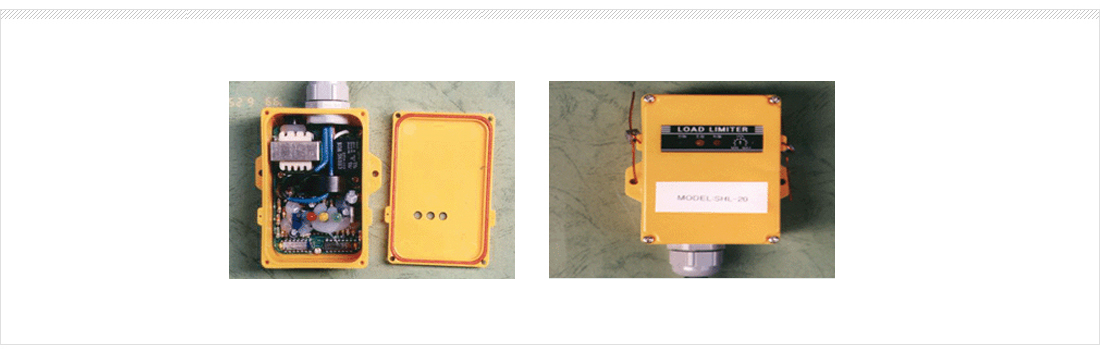

| Chain 제품사양 | ||
|
| 형 식 명 | SHT - 30 |
| 용 량 | 10 TON 이하 |
| 전 원 전 압 | AC 1PH 110V |
| 정 격 전 류 | 20A 이하 |
| 전 격 주 파 수 | 60Hz |
| 사 용 주 위 온 도 | -15 ~ 55℃ |
| 부 하 검 출 방 식 | CT전류 검출방식 |
| 출 력 | RELAY 접점출력 |
| 절 연 저 항 | 500V 5㏁ 이상(충전부와 외함) |
| 입 력 전 압 | 정격 전압의 85% ~ 110% |
| 동 작 시 간 | 1.5 SEC |
| 복 귀 지 연 시 간 | 1.5 SEC |
| 외 함 크 기 | 65W ×100H ×40D |
| 취부구멍치수 | 2EA - 4.5ø 간격 72.5MM |
| 한 국 산 업 안 전 공 단 합 격 년 월 일 | 1998. 12. 21 |
| 한 국 산 업 안 전 공 단 합 격 번 호 | 98 - 151 - J1 |
